Termoarredo videoguida e foto per l’installazione fai da te



Installare un termoarredo scaldasalviette non è operazione difficile

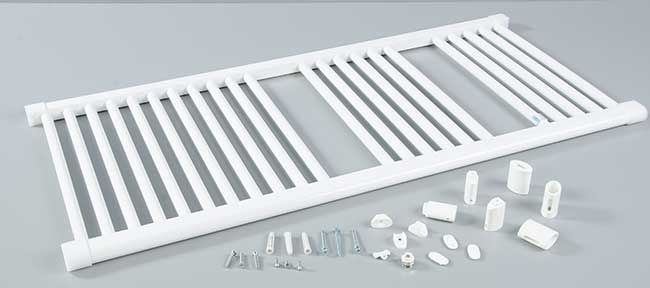

scaldasalviette in kit
La confezione dello scaldasalviette in kit comprende lo sfiato dell’aria e i fissaggi a parete, con distanziali regolabili, viti, tasselli a espansione e tappi di finitura.

Verificato che gli attacchi idraulici a parete siano nella corretta posizione, installare un termoarredo è lavoro semplice per i far da sé. Si tratta di prendere bene le misure per posizionare i fissaggi del radiatore, perché bloccandolo a parete, i suoi attacchi idraulici devono coincidere con quelli dell’impianto esistente che escono dal muro.

Guarda il video di installazione di un termoarredo

Radiatore e impianto termoidraulico si uniscono con due specifici raccordi che contengono anche la valvola e il detentore. Scegliendo una fornitura De’ Longhi, i vantaggi possono essere anche maggiori, soprattutto abbinando allo scaldasalviette un kit della casa con detentore e valvola, termostatica o meno. Non è solo una questione di perfetto abbinamento e quindi semplicità nell’installazione, ma anche di allungamento della garanzia che De’Longhi, consapevole dell’alta qualità dei propri prodotti e della loro affidabilità nel tempo, estende a vita, sia del radiatore sia del kit accessori. Un vantaggio non da poco considerando che i kit contengono detentore a squadra e valvola con o senza testa termostatica e, in quest’ultimo caso, termostatizzabile in un secondo tempo.

Montaggio detentore e valvola del termoarredo

detentore scaldasalviette

Tolti i tappi di protezione alle estremità del radiatore, si applica in alto, dove c’è un unico terminale forato, la valvolina di sfiato, mentre nella parte bassa (presenza di un foro per ogni terminale) vanno applicati il detentore e la valvola, entrambi a squadra. I due elementi si smontano per avvitare dapprima il raccordo con la sede del radiatore.

Serraggio O-ring termoarredo

chiave esagonale

Ogni raccordo ha un o-ring di guarnizione e va serrato con una chiave esagonale da 13 mm.

Montaggio collare di raccordo

montaggio collare di raccordo

La valvola ha una parte filettata su cui si avvita il collare del raccordo, che va serrato con una chiave a forchetta o una a pappagallo

Kit raccordi impianto termico

kit raccordo impianto termico

Fra i kit di raccordi all’impianto termico esistente c’è possibilità di scegliere fra blister completi di detentore e valvola termostatizzabile a squadra, altri identici kit con l’aggiunta della testa termostatica, oppure l’acquisto della sola testa termostatica, senza altri annessi. Questo per rispondere alle esigenze di chi preferisce verificare prima, con l’uso effettivo del radiatore, la necessità di regolazione automatica dello stesso e aggiungere la testa termostatica solo in caso di necessità. Chi invece sa già che è necessaria si procura il kit completo, dove sono presenti sia la valvola termostatizzabile sia la testa termostatica. Le valvole e detentori, dalle gradevoli linee di design, sono in finitura cromata.

Prendere le misure

installare uno scaldasalviette

Si misura la distanza tra gli attacchi idraulici e il punto in cui vanno messi gli attacchi a parete: due nella parte alta del radiatore, uno al centro in basso.

Effettuare i fori nel muro

bosch psb 18

Si riportano sulla parete le misure prese, facendo riferimento alla posizione degli attacchi idrici presenti, e si effettuano i fori per l’inserimento dei tasselli a espansione, inclusi nella confezione.

Applicare i distanziali

distanziali a parete

I distanziali sono costituiti da due pezzi dei quali uno entra di misura nell’altro per poter effettuare l’opportuna regolazione. Il bicchiere più grande va verso la parete e si fissa con la vite del tassello. Dopo aver inserito il secondo pezzo di ogni distanziale e averlo bloccato provvisoriamente con la vite laterale, si mette in posizione il radiatore (i distanziali superiori devono rimanere nel secondo spazio dall’alto, mentre quello inferiore nel secondo spazio dal basso).

Applicazione fermi di ritegno

fermo di ritegno termoarredo

Per assicurare il radiatore ai distanziali si usano i fermi di ritegno di materiale plastico, identico a quello dei distanziali, con una lunga vite centrale.

Fissaggio dello scaldasalviette con i dadi

chiave inglese

Prima di serrare a fondo le viti dei distanziali si centrano le valvole del radiatore con gli attacchi dell’impianto idraulico esistente e si avvitano i grossi dadi con una chiave a forchetta o a pappagallo.

Controllo della verticalità

livella a bolla

Con l’ausilio di una livella a bolla si controlla la verticalità dell’elemento nella vista frontale e laterale; fatti gli aggiustamenti si serrano le viti dei distanziali, prima le principali poi quelle di lato.

Applicazione dei tappi a pressione

tappo a pressione

L’applicazione dei tappi a pressione conclude l’installazione a parete del radiatore, che rimane così rifinito a dovere, senza viti in vista.

Montaggio testa termostatica

testa termostatica

Per il montaggio della testa termostatica si rimuove la manopola di plastica che copre la valvola e al suo posto si applica quella automatica, avvitando a fondo la sua ghiera di tenuta.
