Come fare l’impianto idraulico casa a regola d’arte | Guida completa



Progettare l’impianto idraulico per la propria abitazione esige competenze tecniche, cura dei particolari e attrezzi specifici. Ecco tutto quello che bisogna sapere

Gli impianti idraulici di casa sono estremamente diversi uno dall’altro. L’acqua fredda che entra nell’abitazione, oltre ad alimentare direttamente i vari erogatori e sanitari, viene riscaldata da una caldaia, per essere distribuita anche calda. Ad ogni sanitario, quindi, perviene un tubo per l’acqua calda e uno per l’acqua fredda. Tutti i punti sono dotati di uno scarico con sifone che impedisce il riflusso di esalazioni.

Gli scarichi sono convogliati in un unico tubo che porta alla fognatura delle acque nere. Le soluzioni idonee per portare l’acqua nei vari punti dell’abitazione sono numerose e possono mettere in difficoltà chi desidera attrezzarsi per risolvere da solo i problemi di costruzione e manutenzione degli impianti idraulici.

Se si intendono eseguire modifiche su vecchie tubazioni di alimentazione in metallo o grosse realizzazioni come un impianto idraulico completo, conviene allargare la normale dotazione con alcuni attrezzi che rendano possibile lo svolgimento del lavoro e lo velocizzino.

Impianto di adduzione

L’impianto di adduzione è composto da una tubazione di arrivo, inizialmente interrata. All’interno dell’abitazione si dipartono le tubazioni di distribuzione che terminano alle varie utenze e alla centrale di produzione di acqua calda sanitaria, nonché del circuito di riscaldamento.

Adduzione con tubi di polipropilene

tubi in polipropilene
I tubi in polipropilene sono molto pratici per la realizzazione di tubazioni di alimentazione idrica per l’impianto idraulico. Per le giunzioni serve il polifusore, strumento per saldare le parti a caldo.
Con la cesoia a scatto è possibile tagliare i tubi con molta precisione e senza la formazione di sbavature.
I pezzi da unire vanno riscaldati con il polifusore in modo che si ammorbidiscano e possano essere congiunti.
Dopo aver scaldato le estremità con il polifusore, i pezzi vanno inseriti uno nell’altro rispettando l’orientamento corretto ed esercitando una certa pressione. La fusione trasforma i due pezzi in un corpo unico garantendo la tenuta idraulica e la resistenza meccanica. Nella realizzazione di impianti complessi conviene usare il polifusore, ben saldo al banco, ed eseguire le giunzioni tra barre diritte e relativi raccordi.
I giunti in materiale plastico possono ricevere rubinetti in metallo collegati per avvitatura.

Impianto idraulico con i tubi di rame

Il tubo di rame è venduto in diametri da 10 a 54 mm, in barre o in rotoli. A seconda del diametro, si trova in rotoli da 25 a 100 metri e quindi la necessità di unire più spezzoni è ridotta al minimo. Essendo il rame un ottimo conduttore di calore, per evitare cali di rendimento si usa quasi sempre del tubo rivestito all’esterno da una guaina di plastica o poliuretano, più o meno spessa.

Nei tagliatubi a rotella un sottile disco viene premuto contro il tubo da due rulletti imperniati su una guida. Serrando il pomello della vite e girando contemporaneamente il tagliatubi, il disco penetra nel rame, tagliandolo.
Al termine del taglio rimane nel lume interno del tubo un’abbondante bava, che viene asportata con l’utensile triangolare presente sul bordo del corpo sagomato a C.
I tubi in rame sono molto flessibili ed è possibile curvarli inserendoli in una particolare molla d’acciaio armonico che serve per evitare che il tubo si schiacci riducendo il passaggio dell’acqua. Se si curva il rame con altri mezzi, per evitare lo schiacciamento, si può riempire il tubo di sabbia prima di curvarlo.
La curvatubi, specifica per tubi di rame, effettua pieghe in modo graduale e con delicatezza, evitando di schiacciarli.
Con ghiere e ogive
Per preparare un giunto ad imbocco svasato si taglia e si sbava il tubo. Non bisogna dimenticare di inserire la ghiera prima di iniziare il lavoro.
Si inserisce il tubo nel morsetto corrispondente al suo diametro lasciando la parte terminale a filo della matrice e si stringe.
Si posiziona il morsetto sulla matrice e si stringe la vite. Il maschio allarga i bordi del tubo.
Una volta smontati matrice e morsetto si procede appoggiando la parte conica del giunto sull’imbocco svasato.
Si procede al montaggio infilando sul tubo la ghiera filettata e l’anello biconico. Si inserisce poi il tubo nel raccordo o nel rubinetto fino a raggiungere il fondo della sede.
Grazie alla sua malleabilità il rame si calza sul cono del giunto realizzando una tenuta perfetta.
La saldatura del rame
Le due parti che vanno a contatto devono essere pulite con tela o fibra abrasiva.
Si cospargono le parti di pasta decapante, detta anche “pasta salda”, con un pennellino facendo attenzione a non toccarla con le mani perché è corrosiva e potrebbe causare ustioni. Il tubo va inserito nel raccordo e girato a destra e a sinistra alcune volte per favorire la distribuzione uniforme della pasta decapante asportando quella in eccesso con uno straccio.
Con il cannello (quello utilizzato nella saldatura a gas) si scaldano i pezzi. Dopo circa 30 secondi la pasta inizia a fumare abbondantemente, segno che i pezzi sono in temperatura. A questo punto si appoggia il filo di lega stagno-argento-piombo nel punto di congiunzione tra tubo e raccordo. La fusione è immediata e la lega si distribuisce con rapidità tra i due pezzi raggiungendo anche la parte opposta al punto di appoggio.
Fissaggio dei tubi in rame a parete

Per la realizzazione di un impianto idraulico a regola d’arte a volte si rendono necessarie sostituzioni o estensioni di tratti di tubo in rame.

I corretti posizionamento e fissaggio del tubo al muro si ottengono con fissatubi in acciaio che abbracciano saldamente il tubo grazie a due semicollari: uno è premuto dalla testa delle viti contro l’altro, dove le viti fanno presa nella loro sede filettata. Dalla stessa parte è fissata la vite di accoppiamento con il tassello ad espansione per un robusto aggancio al muro.
Si praticano i fori nel muro con un trapano dotato di limitatore di profondità e raccoglipolvere.
Si rimuove il residuo di polvere soffiando con aria compressa e si inseriscono i tasselli nei fori portandoli a filo con la superficie del muro, in modo che non sporgano all’esterno.
La conformazione del collarino a cerniera permette l’avvitamento a mano sino in fondo, senza utilizzare strumenti. Alla stretta finale si bada di lasciare la concavità orientata nella direzione di passaggio del tubo da bloccare.

Evitare danni ai tubi

L’identificazione sicura di tubi sotto le piastrelle è possibile solo utilizzando rilevatori che avvertono la presenza di oggetti nascosti, che arrivano fino ad una profondità di rilevamento di 80 mm per l’acciaio e di 69 mm per il rame. L’apparecchio è in grado di riconoscere anche sottostrutture in legno, tondini metallici e cavi elettrici.
per ripristinare almeno temporaneamente la funzionalità dell’impianto è necessario tamponare la perdita. Un buon metodo consiste nel fasciare il tubo sul foro con un pezzo di gomma telata e serrarlo con forza tramite fascette a vite.
in alternativa si può usare una resina bicomponente da amalgamare. La pasta va avvolta attorno al tubo ben asciutto in corrispondenza del foro, in modo da realizzare un anello continuo; dopo circa 15 minuti il prodotto diventa duro.

Tubi in acciaio zincato

Sono senz’altro i più difficili da lavorare per la realizzazione dell’impianto idraulico e richiedono anche la disponibilità di alcune attrezzature specializzate. I tubi in acciaio sono prodotti in diametri diversi che vanno dai 3/8 di pollice fino a diversi pollici. Per il collegamento di pezzi successivi è necessario procedere alla filettatura delle estremità in modo da potervi avvitare i giunti di collegamento.

I giunti sono prodotti in varie fogge (diritti, a T, a gomito, a quattro vie, ecc). In pratica le condutture in tubi d’acciaio si eseguono tagliando e filettando pezzi di tubo che vengono avvitati uno dopo l’altro per mezzo dei giunti. I tubi in acciaio possono correre nelle pareti, ma possono anche essere lasciati scoperti. Il fissaggio è realizzato con tasselli ad espansione dotati di testa a collare.

Per filettare l’estremità di un tubo è necessario utilizzare un apposito apparecchio, la “filiera”, che è costituita da un cilindro entro il quale si inserisce una matrice dentata che viene fatta agire sull’estremità del tubo. Sono disponibili in commercio set di filiere con matrici di vari diametri: per un uso non professionale può andare bene una dotazione da 3/8” a 1”. 2: il cavalletto è un treppiede che sorregge una morsa la cui parte superiore è rovesciabile per meglio collocare il tubo che deve essere lavorato.

L’estremità da filettare deve essere tagliata perfettamente a 90 gradi rispetto all’asse del tubo e non avere sbavature. È anche utile praticare sull’estremità un invito conico per mezzo di una lima. Dopo aver bloccato il tubo da filettare ed aver applicato la filiera, la si ruota in senso orario in modo che i suoi denti scavino il filetto. Durante il lavoro si olia la filettatura che si sta formando. Quando la filettatura ha un’estensione di almeno 20 mm si può svitare la filiera e pulire il filetto con uno straccio per eliminare le bave.

Inserire una derivazione

Per allacciare una tubazione derivata ad un tubo di acciaio zincato bisogna tagliare il tubo, inserire un raccordo a T e ripristinare la continuità del tubo. Si taglia il tubo asportandone un pezzo lungo quanto il giunto a T più 25-30 mm e si procede alla filettatura delle due estremità. Su una di queste va avvitato il giunto a T.

Per collegare il T con il rimanente tratto di tubo si utilizza la “vite doppia” composta di due parti: una va avvitata sul giunto a T, l’altra sul tubo e, quindi, per mezzo di una ghiera con guarnizione, i due pezzi del giunto vengono avvitati e stretti. Infine, a partire dalla bocca di svincolo del giunto a T, si avvita un altro tubo che prosegue verso il servizio da alimentare.

Accessori idraulici per il risparmio idrico

Il consumo idrico giornaliero pro-capite si aggira intorno ai 130/140 litri giornalieri e a ben vedere si tratta di un quantitativo enorme. Risulta quindi fondamentale utilizzare una gamma di prodotti, come quella proposta da Sodifer studiata per massimizzare il risparmio d’acqua fino al 50% facili da installare

La gamma completa per il risparmio acqua di Sodifer

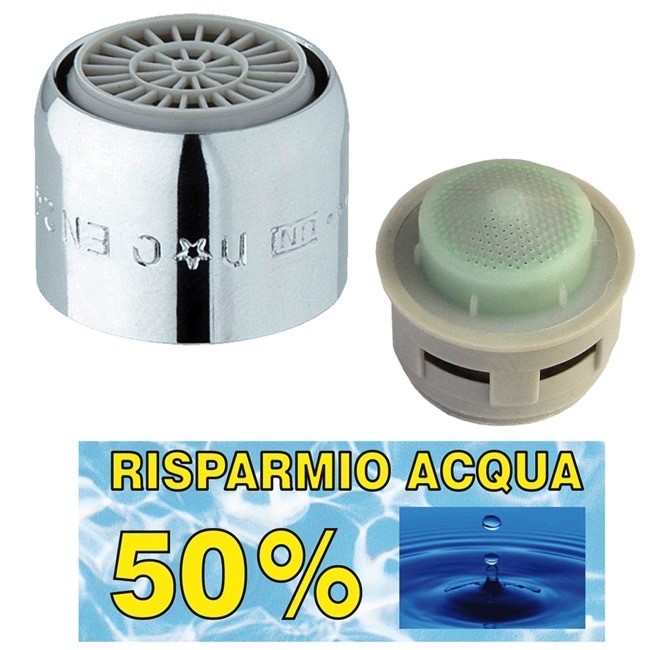

Aeratore limitatore di consumo acqua, in ottone con filtro di ricambio. Attacco
maschio da mm. 24, ideale per rubinetti a bagno, lavabi e bidet. Consumo d’acqua 6 litri al minuto.
Aeratore limitatore di consumo acqua, in ottone con filtro di ricambio. Attacco femmina da mm. 22, ideale per rubinetti da cucina o a canna lunga. Consumo d’acqua 6 litri al minuto.

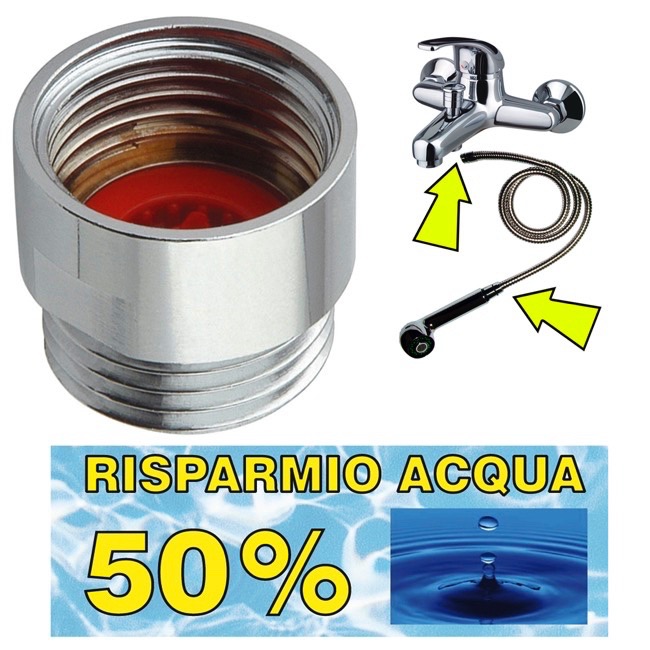

Raccordo limitatore di consumo acqua, in ottone con filtro di ricambio. Attacco femmina da 1/2″ e maschi da 1/2″. Ideale per gruppi vasca, flessibili e doccette. Consumo di 10 litri al minuto.

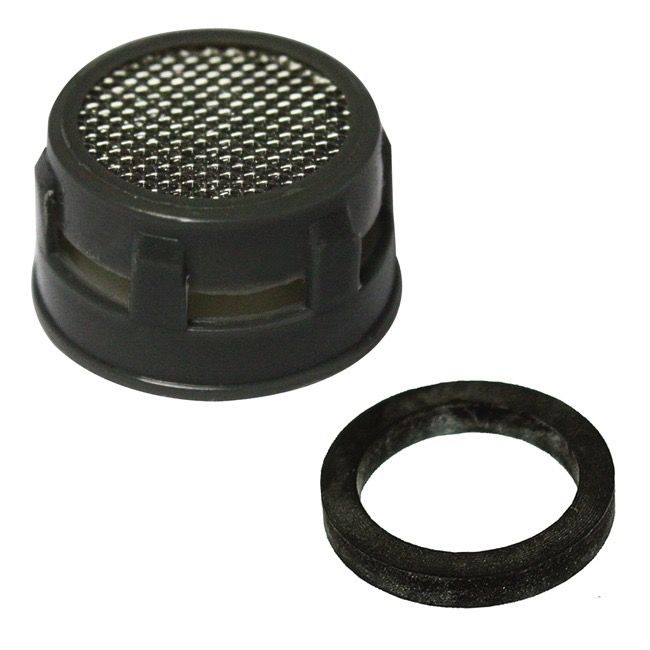

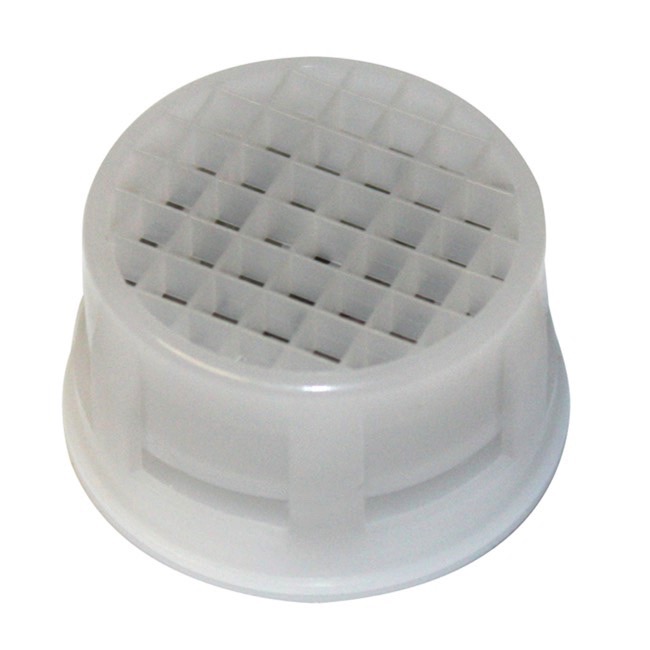

Cartucce per aeratore femmina con rete a maglia fine, complete di guarnizione.
Portata 4,5 lt/min.
Cartucce per aeratore femmina con rete a maglia fine, complete di guarnizione.
Portata 6 litri al minuto.

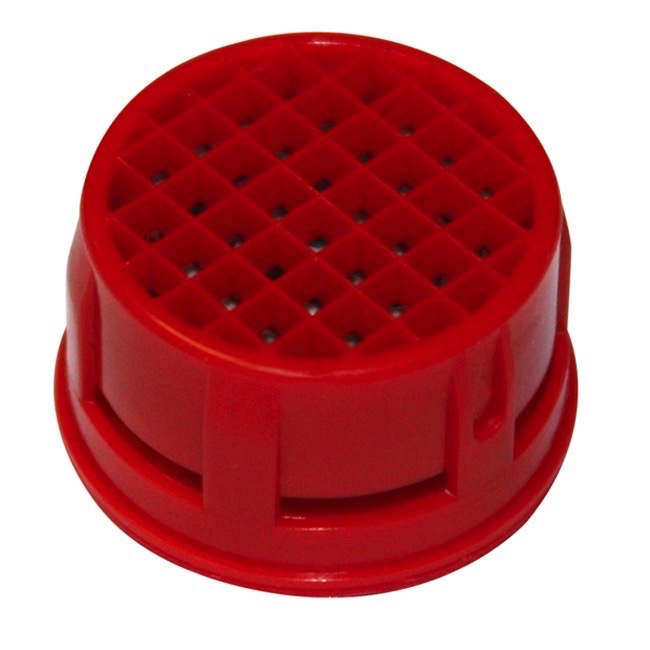

Cartucce per aeratore femmina con rete a maglia fine, complete di guarnizione.
Portata 8 litri al minuto.
Cartucce per aeratore femmina con rete a maglia fine, complete di guarnizione.
Portata 12 litri al minuto.

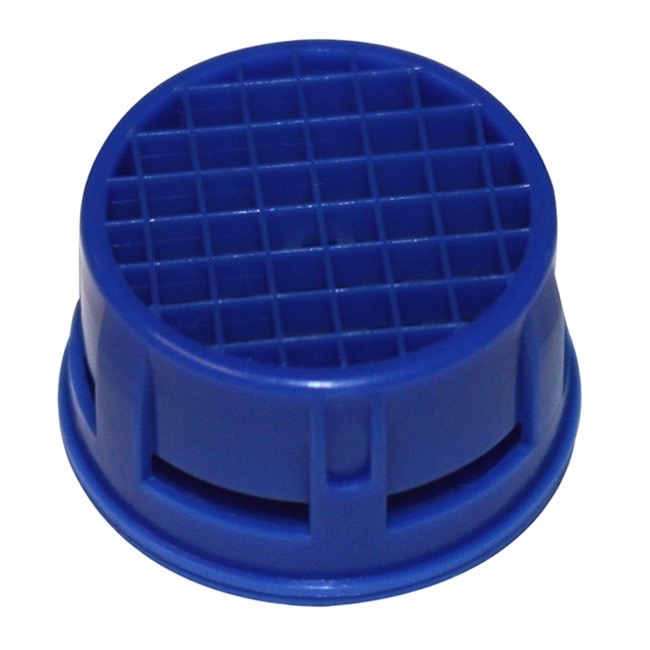

Cartucce per aeratore maschio con rete a maglia fine, complete di guarnizione.
Portata 10lt/min, pz. 4 att.22F-24M

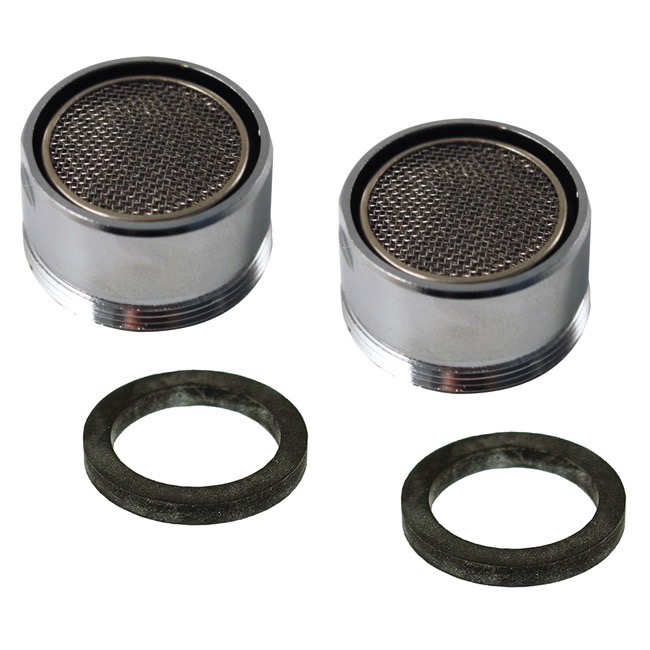

Aeratore per rubinetto in ottone cromato, con attacco filettato maschio da mm. 24. Filtro a maglia fine a basso consumo d’acqua, completo di guarnizione.

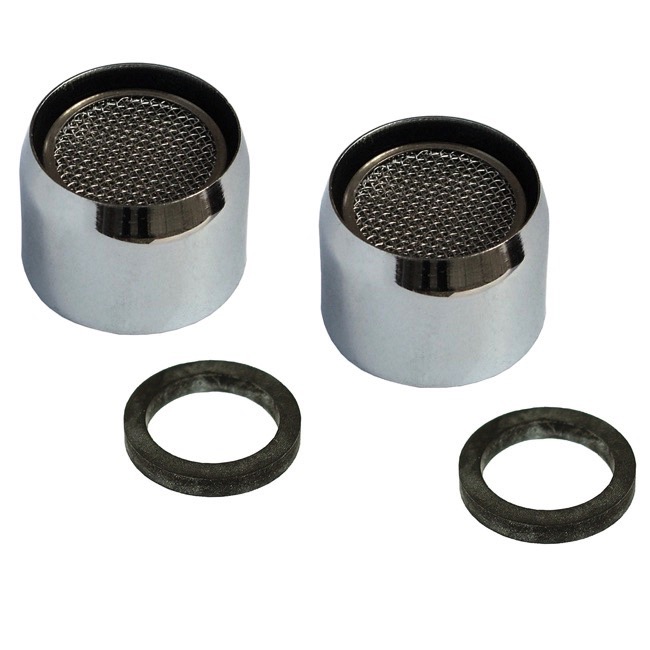

Aeratore per rubinetto in ottone cromato, con attacco filettato femmina da mm. 22. Filtro a maglia fine a basso consumo d’acqua, completo di guarnizione.

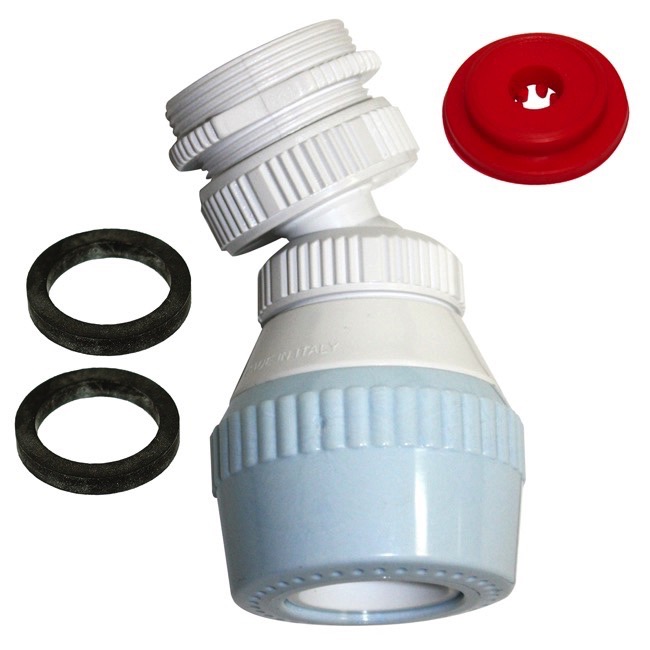

Rompigetto per rubinetto con doccetta snodata e filtro a maglia fine, 2 getti d’acqua standard e doccia, attacco filettato femmina da 1/2″, niples a doppia vite maschio da 1/2″, completo di economizzatore d’acqua e guarnizione. Made in Italy.

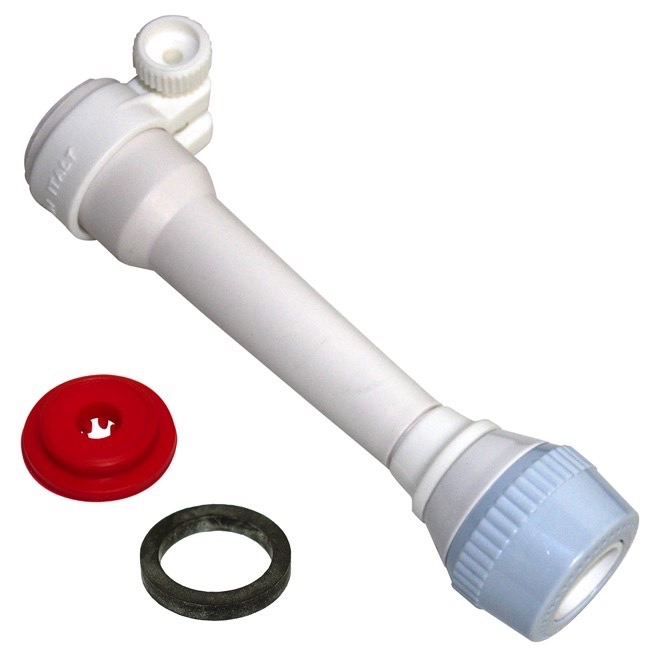

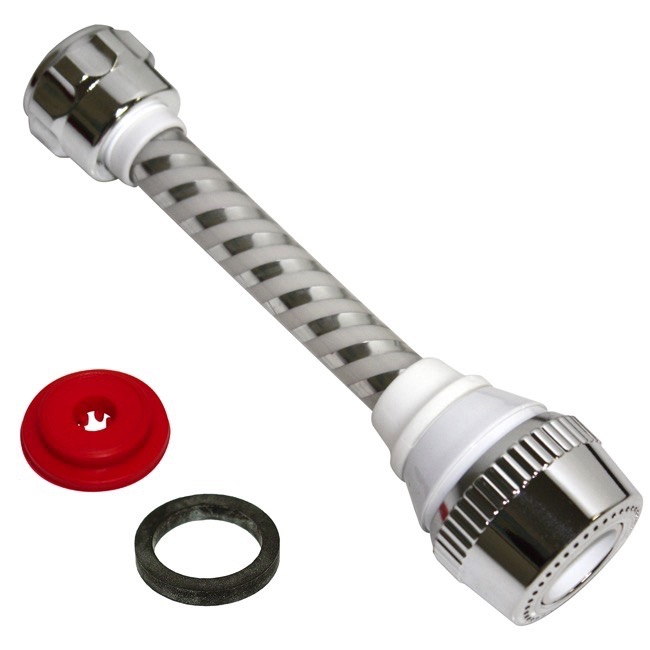

Rompigetto per rubinetto, puntale azzurro a doccetta con filtro a maglia fine, tubo liscio in gomma bianca flessibile, vite stringitubo di fissaggio in plastica, riduzione, 2 getti d’acqua standard e doccetta, completo di economizzatore d’acqua e guarnizione. Made in Italy.
Rompigetto per rubinetto, puntale in plastica cromata a doccia con 2 getti d’acqua standard e doccetta, filtro a maglia fine, tubo in gomma bi-flex flessibile, ghiera da 1/2″ femmina in plastica cromata di fissaggio, completo di economizzatore d’acqua e guarnizione. Made in Italy

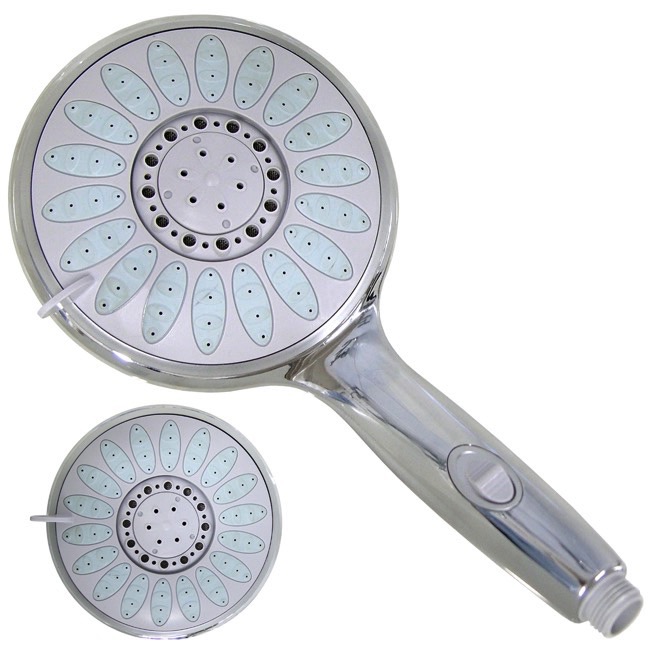

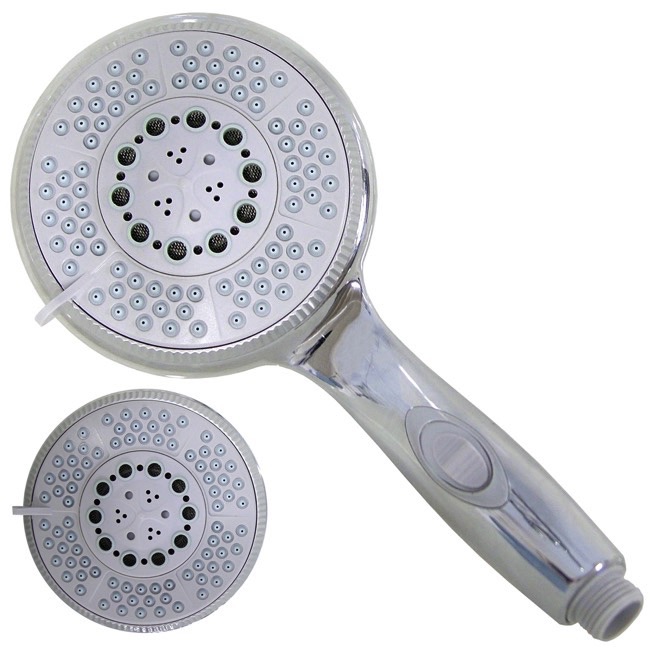

Doccetta a 5 getti cm.12 in plastica cromata con funzione acquastop (idromassaggio, idromassaggio/pioggia, pioggia, pioggia/soft, soft) con tettarelle in silicone anticalcare e attacco filettato da 1/2″ maschio.
Doccetta a 5 getti cm.15 in plastica cromata con funzione acquastop (idromassaggio, idromassaggio/pioggia, pioggia, pioggia/soft, soft) con tettarelle in silicone anticalcare e attacco filettato da 1/2″ maschio.

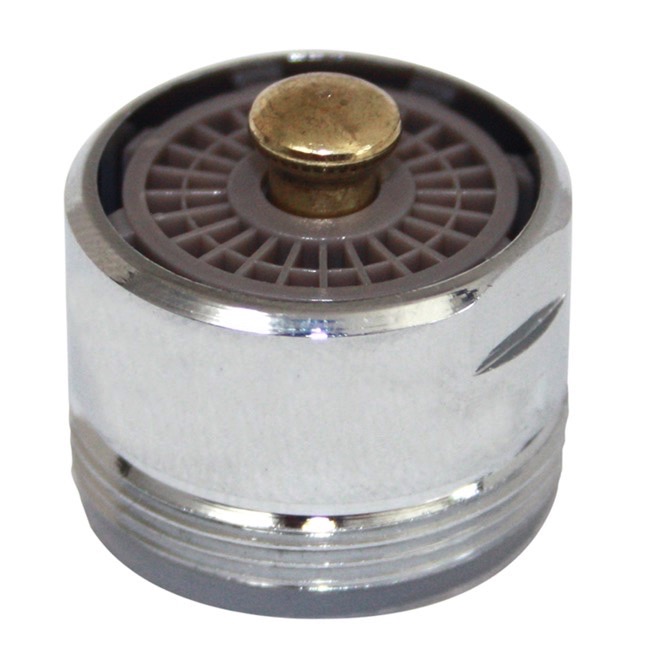

Aeratore per rubinetto in ottone cromato con ACQUASTOP, con attacco filettato maschio da mm. 24.

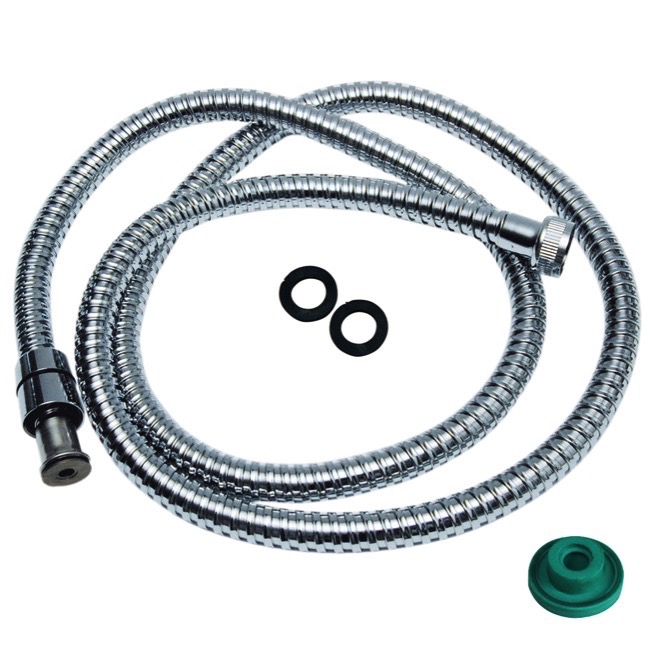

Flessibile doccia inox doppia aggraffatura con riduttore di flusso 40%.

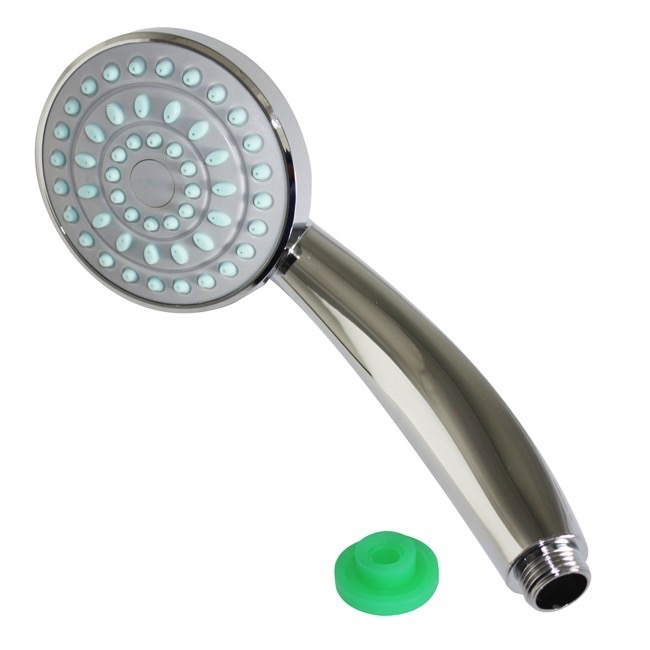

Doccetta monogetto in abs cromato con funzione acquastop con tettarelle in silicone anticalcare
Doccetta monogetto in Abs cromato con riduzione finalizzata al risparmio acqua

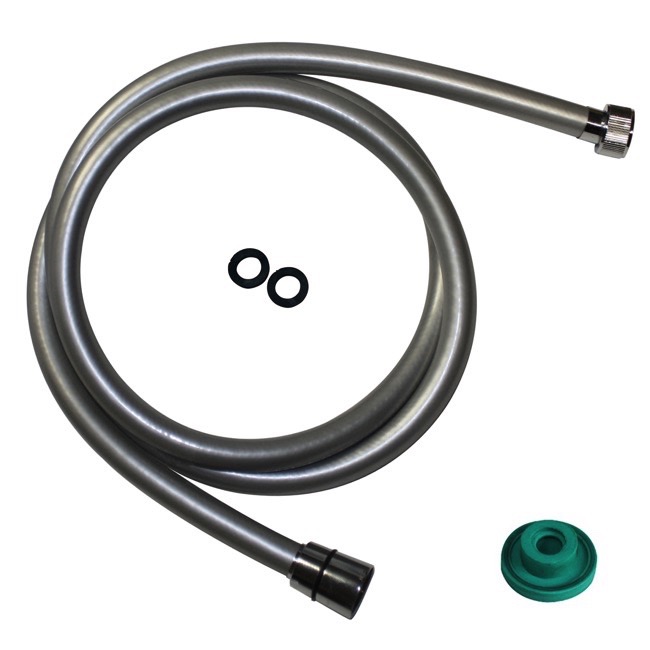

Flessibile doccia in Pvc Grigio cm. 150 con riduzione finalizzata al risparmio acqua
Rompigetto tubo ottone cromato, doccia cromata 2 usi cm. 15 con adattatore
universale.

Sigillature col nastro di teflon

Dopo aver eseguito la filettatura si pulisce il filetto dall’olio e dai trucioli e lo si prepara coprendolo con il nastro di teflon che possiede ottime caratteristiche di inalterabilità.
Per favorire la presa del raccordo bisogna lasciare quasi scoperto il primo filetto, ma coprire abbondantemente gli altri.
Il tratto di tubo nuovo deve essere tagliato ad una lunghezza tale da lasciare lo spazio per il giunto a bocchettone. I bocchettoni a innesto conico hanno bisogno di un’accurata pulizia delle superfici a contatto mentre i tipi a sedi piatte devono essere muniti di guarnizioni.
Il montaggio si esegue serrando con una chiave la ghiera mentre con l’altra si tiene ferma la parte con il filetto esterno.

Sigillare con canapa e pasta

Per rendere stagna la giunzione filettata, si può utilizzare anche la canapa avvolgendola lungo la filettatura, procedendo in senso orario, fino a riempire quasi totalmente lo spazio fra i filetti.
Si stende con il dito, sulla canapa avvolta, la pasta per guarnire e si avvita il giunto, prima a mano, serrando successivamente con i giratubi. Una buona guarnizione, partendo dal margine esterno della filettatura, tende a ingrossarsi procedendo verso l’interno.

Migliorare la tenuta dei tubi

Per sigillare i raccordi filettati si possono impiegare anche le moderne guarnizioni liquide. Particolarmente indicate per sigillare filettature lasche di raccordi metallo/metallo, resistono alle dilatazioni termiche ed a temperature tra -55°C e +150°C. I prodotti sigillaraccordi si applicano facilmente grazie alle pratiche confezioni che permettono di utilizzare la giusta dose di sigillante; una volta richiuso si conserva fresco per successive applicazioni.

alcune confezioni sono dotate di un sistema di erogazione a soffietto che consente di prelevare il prodotto con la semplice pressione.
altri prodotti sono in tubetto corredato di una chiavetta che permette di estrarre fino all’ultima goccia di sigillante.
i raccordi trattati con le paste sigillanti possono essere successivamente smontati e sbloccati per altre applicazioni.
il sigillante multifilo, ricoperto con pasta inerte che non reagisce con i materiali con cui è a contatto, risulta facile e veloce da applicare.
permette di riposizionare i raccordi e resiste fino a +130°C. Si applica avvolgendolo su filettature pulite in quantità proporzionale al diametro.
