Campanello casa | Come collegarlo correttamente

In questo articolo vediamo come collegare un campanello di casa in maniera corretta

Installare un campanello di casa non è un lavoro particolarmente complicato, ma deve essere effettuato all’insegna dell’assoluta sicurezza, per cui dovrà funzionare a bassa tensione (trasformando la tensione da 220 V a 12/24 V tramite un trasformatore) in modo che eventuali contatti o dispersioni non rappresentino un pericolo.

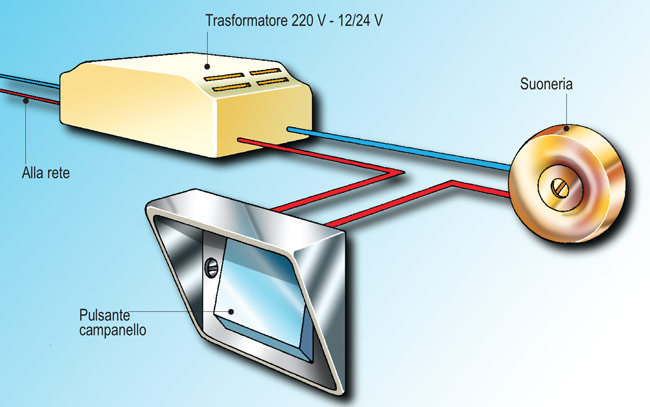

Tutto inizia da una cassetta di derivazione da cui si possa prelevare la tensione a 220 V tramite i conduttori di fase e di neutro. Con questi due cavi si alimenta un trasformatore da 220 V – 12/24 V che è collegato al pulsante e quindi al campanello secondo lo schema riportato sul retro della scheda.

campanello casa

Il trasformatore si alloggia in un’apposita cassetta murata nella parete. In pratica quando si preme il pulsante del campanello si chiude il circuito di alimentazione e si fa pervenire tensione al campanello stesso che entra in funzione.

Campanello senza fili

Sono disponibili varie tipologie di campanelli di casa senza fili che funzionano via radio.

Campanello senza fili

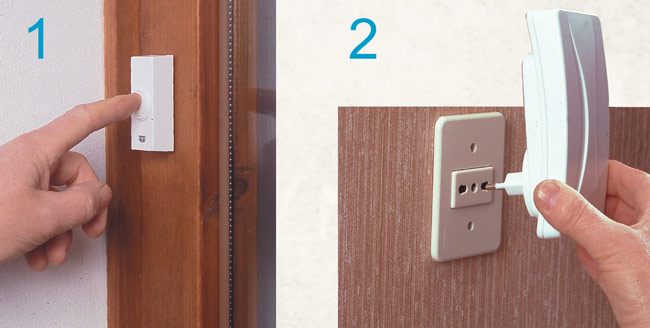

Il pulsante (1), alimentato a batteria, invia il segnale radio a un cicalino-ronzatore che si alimenta inserendolo in una presa (2).

La distanza coperta dal segnale radio dipende dal tipo di campanello senza fili utilizzato e dagli ostacoli frapposti tra pulsante e cicalino posto nell’abitazione.

Leggi anche come installare un campanello senza fili.

Campanello con targhetta, tutto in uno, cornice + inserto a incasso + copertura (serie G1 bianco candido)
  • Campanello con targhetta, della linea di interruttori G1 bianco candido.
  • Tutto in uno, premontato con cornice, inserto a incasso e copertura.
  • Robusto corpo e cornice in plastica ABS, elevata stabilità ai raggi UV. Superficie facile da pulire. Quadro e viti in acciaio zincato.
  • Installazione a incasso in ambienti asciutti secondo IP20, collegamento del cavo a vite.
  • Tensione di rete 250 V. Corrente nominale 10 A. Resistente al calore fino a 850 gradi Celsius. Marchio in conformità con norme VDE.
Campanelli Wireless, TECKNET Campanello Senza Fili Portatile Wireless Doorbell, Indicatori LED, 250M Operativo a grande Distanza, 4 Volumi Selezionabili, Italia Spina (1xTrasmettitore e 1x Ricevitore)
  • 250 m/820 piedi di lunga distanza di lavoro:La portata wireless del campanello può penetrare facilmente nel raggio di 0-250 metri, che può facilmente soddisfare l'uso di piani alti, grandi aree e ambienti a lunga distanza. Anche con più porte e pareti, il campanello wireless a lungo raggio ti consente di ascoltarlo sempre e ovunque.
  • 38 suonerie e 4 livelli di volume. Il campanello wireless offre 38 tipi di suonerie nitide, volume regolabile a 4 livelli da 0dB a 95dB, facile da scegliere e impostare il tono preferito.
  • Campanello wireless con flash blu. Sia il ricevitore che il trasmettitore hanno un flash LED, quando qualcuno suona il campanello senza fili, il ricevitore emette una luce blu lampeggiante, il che è conveniente per i non udenti e gli anziani, anche se il campanello è impostato su silenzioso, il flash ti ricorderà quando arriva qualcuno visitare.
  • Campanello impermeabile IP44. Il campanello è resistente alla polvere e all'acqua fino a IP44, resistente all'intrusione di solidi e schizzi di liquidi di dimensioni superiori a 1 mm e ha un intervallo di temperatura di esercizio da -20°C a 85°C. Può essere installato all'interno o all'esterno.
  • Facile da installare e configurare. Basta collegare il ricevitore del campanello alla presa di corrente, il pulsante del campanello può essere fissato al telaio della porta con nastro biadesivo o viti e l'installazione è completa. Assistenza tecnica gratuita a vita e 18 mesi di garanzia del produttore con l'acquisto di un campanello TECKNET.
Campanello 12V con suoneria din don
  • Campanello 12V con suoneria din don
  • Campanello DIN DON alimentazione 12 volt corrente alternata
  • Campanello corrente AC 12V
SCS Sentinel SEN4137428 Campanello Fuori Porta Portal-Avisador elettronico-Timbre Wired MecaBell 3238-SCS CFI0005 Sentinel
  • Temperatura interna ed esterna
  • Hygrométrie interna
  • Schermo a colori
  • Sonda esterna senza fili
  • Melodia: 1
Offerta
YYQ Campanello Senza Fili da Esterno Impermeabile IP44, Wireless Doorbell con Raggio d’Azione 300M, Indicatore LED, 1 Trasmettitore Pulsante e 1 Ricevitore, 5 Volume Regolabile, 36 Suonerie (Bianco)
  • RAGGIO D'AZIONE LUNGO & SEGNALE PIÙ POTENTE: Funziona entro 300 metri nello spazio aperto, il segnale di questo campanello penetra gli ostacoli molto bene. È possibile collegare il ricevitori ovunque si desidera nella vostra casa. Nessun problema di interferenza wireless.
  • SUPER FACILE INSTALLAZIONE: Il ricevitore non richiede alcun montaggio o batterie, basta solo collegare con una presa elettrica. Il trasmettitore può essere fissato alla porta anteriore con le viti incluso oppure incollalto alla porta con l'adesivo incluso!
  • OTTIMA QUALITÀ & IMPERMEABILE IP44: Questo campanello è fatto di materiale ABS, non tossico e innocuo. Il trasmettitore è IP44 impermeabile e accettabili per uso esterno. Si mantiene contro polvere, pioggia e alta temperatura. Nessuna radiazione elettromagnetica. CE certificato.
  • RISPARMIO ENERGETICO & LUNGA DURATA: Basso consumo energetico design, risparmio energetico e utilizzo sostenibile. La batteria del trasmettitore può essere utilizzata per più di 15 mesi. Il trasmettitore può sopportare più di 100 mila volte il clic.
  • INDICATORE LED: Il campanello (trasmettitore) e ricevitori hanno indicatori LED, se qualcuno spinge il campanello, i tre dispositivi lampeggiano tutti con luce blu. 36 suonerie disponibile, 5 volume regolabile da 0 dB a 85 dB.

Installare un campanello per casa

Occorrente

Collegamenti

Collegamenti campanello

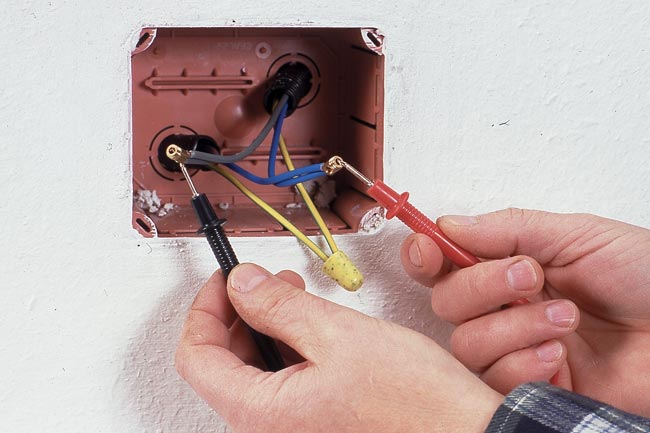

Apriamo una cassetta di derivazione dell’impianto elettrico e individuiamo, con il tester, i conduttori di neutro e fase (operazione effettuabile anche utilizzando il cacciavite cercafase).
collegamenti

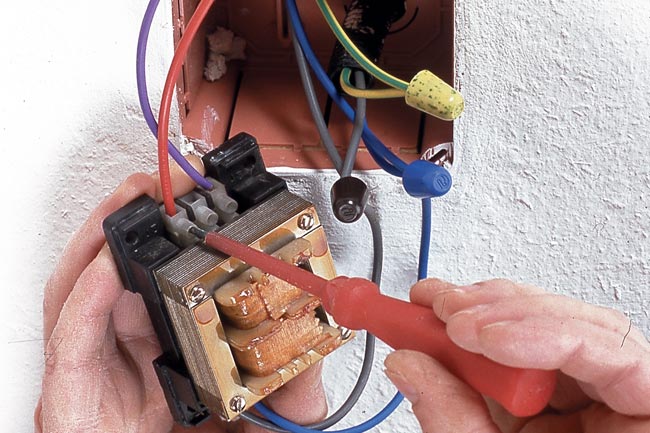

I due conduttori vanno inseriti nei morsetti del trasformatore che provvede ad abbassare la tensione. Ovviamente, togliamo tensione all’impianto prima di eseguire questa operazione.

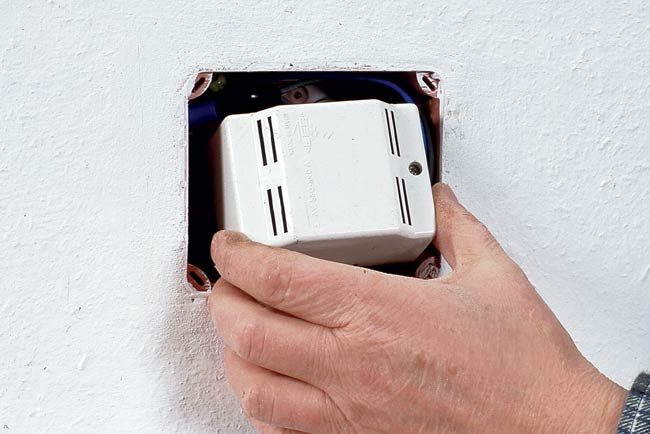

Inseriamo il trasformatore nella cassetta murata, meglio se dotata di una griglia di aerazione. Cerchiamo di adagiare i fili sul retro del trasformatore in modo da non creare curvature accentuate.
collegare un campanello

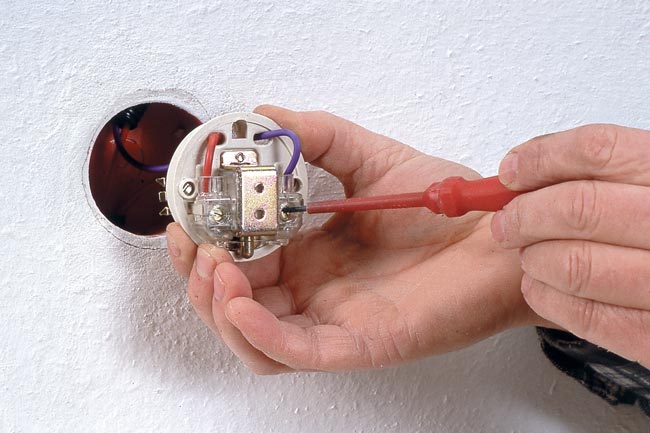

Alloggiamo anche il corpo del campanello casa in un’apposita scatoletta (murata o esterna). Il campanello va collegato ai cavi provenienti dal trasformatore e dal pulsante d’attivazione.
campanello casa

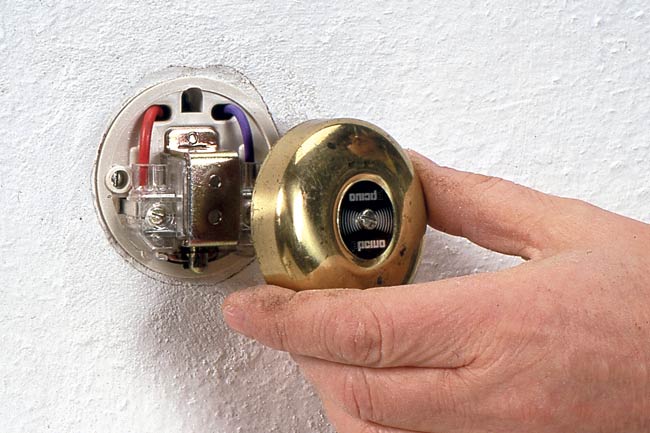

Sul corpo del campanello applichiamo il “timpano” ovvero l’elemento che, colpito dal martelletto, produce il caratteristico suono del campanello. In commercio ne esistono varie tipologie.
pulsante di azionamento

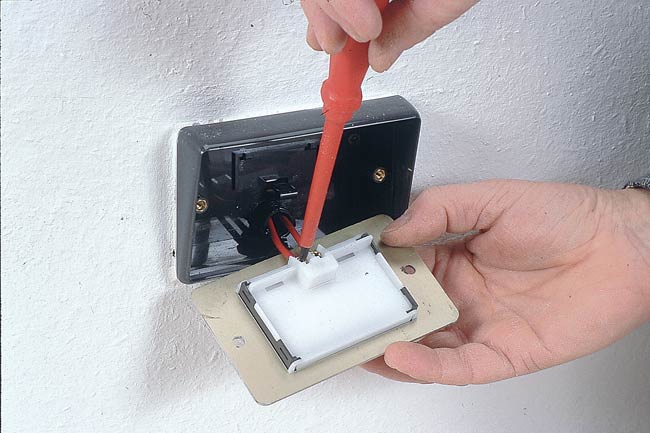

Il pulsante di azionamento va collegato ai due cavi che provengono dal trasformatore e dal campanello. Poi rimontiamo la mascherina, rimettiamo tensione ed effettuiamo la prova. Se funziona il collegamento pulsante è completato.
