Dondolo in legno fai da te

Un solidissimo dondolo in legno a forma di orso che è a prova del più scatenato dei figli o dei nipoti, tanto da poter passare di generazione in generazione

Anche se oggi i bambini hanno a disposizione centinaia e centinaia di giochi di ogni tipo, da quelli minuscoli contenuti negli ovetti di cioccolata a veri e propri bolidi a motore, non ce n’è uno, maschietto o femminuccia che sia, che resista alla tentazione di montare su un cavallo a dondolo in legno e con quel destriero partire per lontani orizzonti per salvare principesse o per fuggire dai draghi e dagli orchi. Il ritmico dondolio non solo è rilassante ma è, per strano che possa sembrare, anche un buon esercizio di “ginnastica dolce” che mette in moto i muscoli delle braccia, delle gambe e della schiena quasi senza sforzo ma con notevole efficacia.

Non solo cavallo a dondolo in legno

La realizzazione di cavalli a dondolo in legno è uno dei cavalli di battaglia (ci si perdoni la ripetizione) di nonni e padri. Il dondolo che presentiamo, chiaramente ispirato ai disegni animati di Hanna e Barbera, non ha le gambe e non è un cavallo, ma un orso; con lo stesso criterio eliminando le zampe posteriori e cambiando solo testa e coda si può costruire un dondolo a papera, a pesce, a foca o altro ancora. Un orso che, appunto come quelli di Jellystone, è tanto buono e giocherellone da potergli tranquillamente affidare un bambino, soprattutto se la sua costruzione è stata fatta con la massima cura nei riguardi di robustezza e tenuta.

Solido e ben costruito

La robustezza del dondolo in legno è assicurata dall’uso, per la parte più soggetta a sollecitazioni, di lamellare d’abete a lista lunga spesso 28 mm, usato anche per la coda e le orecchie dell’orso; di diametro uguale alle tavole, poggiapiedi e impugnatura. t Testa e zampe sono di lamellare da 18 mm, tavole singole per gli arti, cinque pezzi incollati assieme per la testa così da ottenere uno spessore pari alla larghezza della seduta.

La costruzione

Lasciando al servizio fotografico il compito di illustrare passo per passo i vari dettagli, diciamo che il nostro dondolo è costituito da una robusta base che nella forma richiama (ma solo alla memoria dei lettori più anziani) una madia capovolta. Mettendolo a gambe all’aria, infatti, abbiamo un fondo piatto (la seduta) da cui si alzano, divaricandosi, tre pareti mentre la quarta, la coda, rientra verso l’interno. Un divisorio, a trapezio isoscele come la parete anteriore e la coda, rinforza la struttura. L’unione dei pezzi è affidata ad abbondante colla vinilica, ma nulla vieta di rinforzarla con spine passanti, poi nascoste dall’applicazione delle quattro zampe che, per chi voglia la massima sicurezza, vengono fissate con viti Ø 5×40 mm inserite dall’interno.

Finitura accurata

Quando si tratta di cose destinate ai bambini la finitura non può che essere estremamente curata. Tutti i bordi dei pezzi, quindi, vanno stondati con la fresatrice (leggi la nostra guida per fresare il legno) e ogni elemento, prima del montaggio, va trattato con un paio di mani di turapori e poi levigato a specchio con carta di grana 180. La finitura richiede vernici trasparenti o colorate, a base d’acqua, sicuramente atossiche.

Progettare un dondolo in legno

dondolo in legno

Cosa serve per costruire un dondolo in legno:

  • Lamellare di abete a lista lunga spesso 28 mm: due pareti 400×1100 mm; una seduta 984×108 mm; 1 rinforzo interno 160×153 mm; un “petto” 208×156 mm; una “coda” 300×150 mm; 2 orecchie 80×80 mm
  • Lamellare di abete a lista lunga spesso 18 mm (misure come da disegno quadrettato): 3 elementi interni della testa; 2 elementi esterni 2 zampe anteriori; 2 zampe posteriori
  • Tondo pieno Ø 28 mm: impugnatura da 380 mm; poggiapiedi da 440 mm
  • Colla vinilica;
  • eventuali viti Ø 5×40 mm;
  • spine Ø 10×40 mm;
  • 2 sfere nere di vetro Ø circa 16 mm;
  • 2 fogli masonite temperata 2000×400 mm

Taglio ed unione dei pezzi

taglio dei pezzi di legno

  1. per tagliare con precisione i vari pezzi si ricavano da un foglio di masonite temperata le cinque guide occorrenti: per i dondoli (nella foto), le zampe anteriori, le zampe posteriori, le tre parti interne della testa e le due esterne.
  2. tracciate con l’aiuto delle maschere le varie linee di taglio le seguiamo con il seghetto alternativo tenendoci appena all’esterno. Il taglio si rettifica con raspa e levigatrice.
  3. punto delicato del lavoro è il taglio bisellato che permette di unire in forma di plinto la seduta con gli altri quattro pezzi del corpo. Nelle pagine seguenti sono riportati i vari angoli da impartire alla lama della sega.
  4. l’incollaggio di pezzi sbiechi richiede o morsetti con le ganasce mobili o l’inserimento di zeppe, ugualmente sbieche, che permettano l’uso di strettoi normali a ganasce parallele.

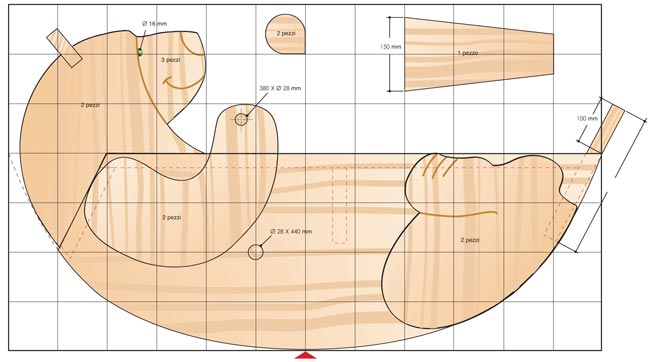

Misure e posizione delle parti dell’orso

orso di legno
Il disegno è utile per tracciare il contorno dei vari pezzi, il lato di ogni quadretto equivale a 100 mm nella realtà.

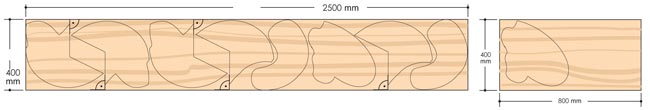

Ottimizzare i tagli

ottimizzare taglio del legno

Il lamellare d’abete è disponibile in vari formati: per i pezzi spessi 28 mm occorrono tre tavole 1100×400 mm: due per i fianchi e le orecchie dell’orso ed una per il petto, la coda e la seduta. Per quelli da 18 mm due tavole, una di 2500×400 e l’altra di 800×400 mm. Nel disegno abbiamo, da sinistra, i tre elementi interni della testa, una “guancia”, una zampa anteriore, una posteriore, la seconda “guancia”, la seconda zampa anteriore e, nell’altra tavola, la seconda zampa posteriore. L’uso delle maschere di taglio permette di ridurre al minimo lo scarto.



Dondolo visto di fronte

dondolo di legno vista frontale

Passo passo dal grezzo al finito nasce la robusta struttura del dondolo di legno

unione pezzi di legno

costruire un dondolo

guida di taglio in masonite

  1. il secondo dondolo si fissa alla seduta ed al rinforzo interno quando l’incollaggio precedente ha fatto sicuramente presa. Nella foto l’uso di listelli di scarto usati come riscontri dei morsetti per garantire l’esatta collocazione del pezzo.
  2. quando dondoli, seduta e rinforzo interno sono ben fissati, magari rinforzando l’unione con piastrine metalliche, inseriamo il “petto” dell’orso, dopo averne bisellato a 27° i due lati corti e tagliati quelli lunghi, in perfetta simmetria, a misura del vano fra i dondoli.
  3. oltre alla colla stesa sui bordi del pezzo prima di inserirlo fra i dondoli è opportuno stenderne e spatolarne un abbondante filo negli spigoli interni, così da colmare eventuali imperfezioni.
  4. a colla sicuramente asciutta passiamo ad un’accurata e completa levigatura di tutto il dondolo con carta di grana 180 eventualmente preceduta da un paio di mani di turapori, ugualmente levigate, che evitino il sollevamento della peluria.
  5. a questo punto la base del nostro orso a dondolo (identica per ogni altro tipo di animale che si voglia costruire) è praticamente finita. Poggiandola su un piano orizzontale, il sedile, di traverso, deve risultare in bolla. Se non lo fosse basta un po’ di lavoro di raspa e levigatrice per risolvere il problema.
  6. la coda dell’orso deve entrare di stretta misura fra i due dondoli per cui, dopo averla sgrossata con la circolare, può essere necessario un accurato e delicato lavoro di pialla per bisellarne i lati lunghi e raggiungere il risultato voluto.
  7. prova e riprova, il pezzo si inserisce perfettamente nella sua sede. Ne spalmiamo di colla i bordi e lo facciamo scivolare fra i dondoli fino a quando si ferma. Puliamo dalla colla la parte sporgente sulla seduta e stondiamone i bordi con carta abrasiva prima grossa e poi fine.
  8. finita la struttura di supporto passiamo al tracciamento, con l’aiuto della maschera di taglio, del contorno di una guancia dell’orso. Sulla maschera si nota la marcatura dello scarico di inserimento delle orecchie.
  9. ricavare dalla tavola i vari elementi del nostro orso richiede una notevole pazienza e un seghetto alternativo di buona potenza che permetta di eseguire tutti i tagli senza surriscaldarsi, anche in considerazione del discreto spessore del legno massello che si usa per la costruzione.
  10. qui i tre elementi interni della testa di Yoghi, incollati fra loro e tenuti in pressa con strettoi. A colla asciutta si procede a levigarne il contorno eliminando le inevitabili diseguaglianze. Con lo stesso criterio, ma solo stringendoli assieme, senza colla, si rettificano le altre coppie di pezzi eguali.

Fresatrice al lavoro

fresare il legno

Nella realizzazione di Yoghi a dondolo la fresatrice svolge due compiti. Il primo, essenziale, è quello di stondare accuratamente tutti i bordi a vista dei vari elementi del dondolo, con raggio sui 15/20 mm quelli del sedile e dei dondoli, con raggio minore, diciamo sui 10 mm, tutti gli altri. La macchina interviene, poi, per disegnare, con una fresa a lancia, i particolari del muso (naso e bocca) e delle zampe posteriori. Questi disegni, da fare a mano libera, vanno eseguiti con mano ferma e passate molto leggere.

maniglie, pedane, zampe, orecchie ed occhi

dondolo in legno, costruire un dondolo, dondolo per bambini, dondolo fai da te, come costruire un dondolo in legno, dondolo in legno fai da tea

  1. i fori per il passaggio del poggiapiedi, per seguire l’inclinazione dei due dondoli, vanno inclinati di 98° con la guida di una falsa squadra bloccata con nastro adesivo.
  2. il cavaliere (sarebbe meglio chiamarlo domatore) deve poter comandare con sicurezza la sua belva. Poggiapiedi e maniglie in tondo pieno Ø 28 mm attraversano il corpo e le zampe anteriori dell’orso.
  3. le due orecchie sono dischi Ø 80 mm aperti in basso da uno scalino alto 14 e lungo 40 mm. Il pezzo non lavorato si usa per marcare sulle guance la loro posizione.
  4. stabilita, prima con l’uso della guida di taglio e poi col blocchetto appena visto, la posizione delle orecchie, se ne scava, con mazzuolo e scalpello la sede, profonda 14 mm, larga 28 e lunga 40.
  5. la testa si fissa con colla e viti Ø 5×40 mm dall’interno. Le due coppie di zampe si incollano e, volendo, si avvitano ai lati dell’orso. Le zampe anteriori vanno montate con la maniglia già inserita nei fori.
  6. ovviamente le incisioni che marcano il naso e la bocca di Yoghi vanno fatte prima di montare la testa sul corpo. Gli occhi, due palline di vetro si incollano con un adesivo adatto in sedi aperte, sempre prima del montaggio, con una fresa sferica.

Versioni alternative del dondolo in legno

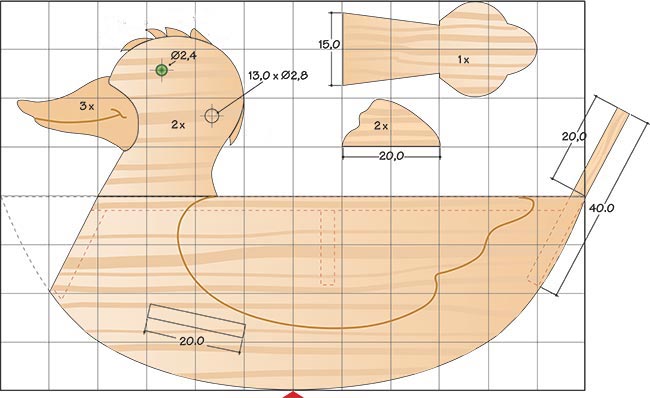

anatra
Dondolo in legno a forma di ANATRA
parti di legno

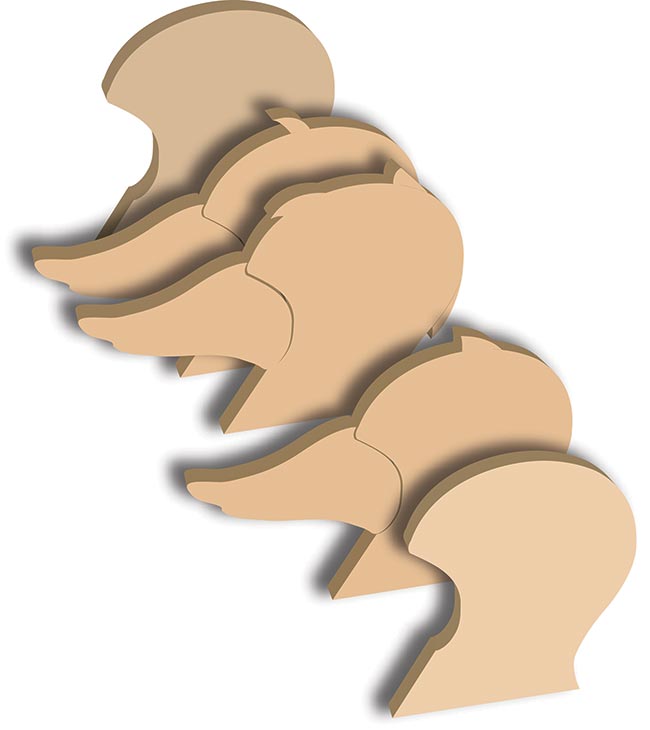

Sezione di taglio listellare di abete per la realizzazione della testa dell’Anatra

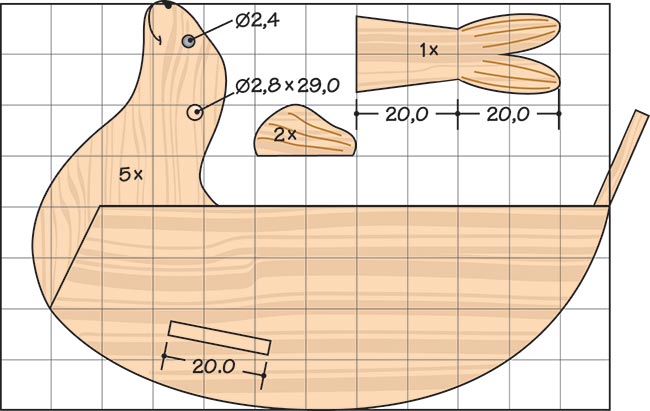

foca
dondolo in legno a forma di FOCA

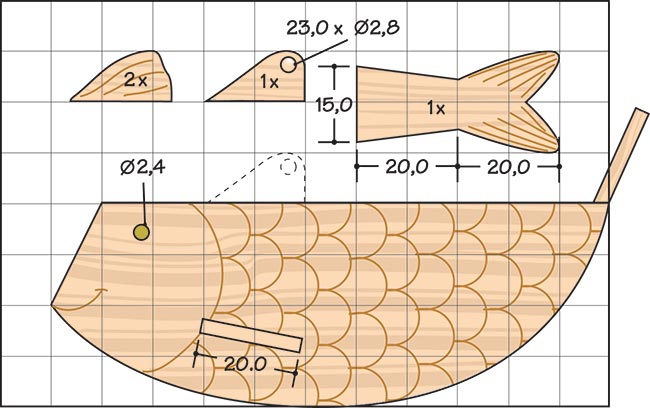

pesce
dondolo in legno a forma di PESCE
labebe - Dondolo Bambini, Legno Cavalluccio a Dondolo per 1-3 Anni, Neonati Cavallo Dondolo per Giardino&Esterno, Giocattolo Dondolo per Bimbi&Baby, Giochi Cavalcabile Bambini - Stelle Grigie
  • ★ [ Extra Large Sedia ] ★ - Questo cavallo a dondolo di legno ha posti oversize. La sua dimensione è 25cm * 16cm, può sostenere fino a 55lb (25 Kg), abbastanza grande per i bambini di circa 5 anni di corsa. Per preoccupazioni per la sicurezza, non consigliamo due ragazzi a cavallo sullo stesso cavallo a dondolo, Perché i bambini dietro non hanno braccioli. I genitori possono aggiungere un morbido cuscino al cavallo a dondolo per rendere più confortevole il bambino.
  • ★ [ Materiale in Legno di Sicurezza ] ★ - Il legno triangolare e l'MDF sono usati per formare una struttura solida ma non troppo pesante, ed è molto stabile e facile da guidare, adatto ai bimba. Il legno come materiale naturale è uno dei materiali di prova sicuri per la produzione di giocattoli, la scelta migliore! Questo materiale è conforme alla norma europea sulla sicurezza dei giocattoli EN-71 CE e alla US ASTM F963. Tutto ciò lo rende un cavallo a dondolo in legno qualificato per i bambini.
  • ★ [ Facile da Montare e Facile da Pulire ] ★ - Questo cavallo a dondolo è facile da montare,di solito non richiede più di 15 minuti. In breve tempo, puoi creare un miracolo 0-a-1 davanti ai tuoi bambini!Durante il processo di assemblaggio,ti invitiamo a invitare i tuoi figli a dare una mano, e ti assicuriamo che sarà un momento di famiglia molto felice.(Fai attenzione a tenere il bambino lontano dalle parti più piccole.)Puoi pulire facilmente la superficie del cavallo a dondolo con uno straccio.
  • ★ [ Protezione da Schienale ] ★ - Un schienale posteriore è montato vicino alla coda di cavallo per tenere il bambino in posizione quando si rovesciano all'indietro. Dall'immagine del modello si può dire che rimane senza temere di cadere, perché la cremagliera posteriore tiene il suo culo sveglio proprio lì! La struttura e le guide in legno sono arrotondate ed esaminate manualmente, per dare una superficie liscia, per non graffiare i vestiti e la pelle dei bambini.
  • ★ [ Dà al Tuo Bambino il Miglior Regalo ] ★ - Durante la crescita del bambino, il giocattolo accompagna il tempo del bambino è molto lungo, quindi è molto importante scegliere un giocattolo adatto. Il materiale di questo cavallo a dondolo è rigorosamente testato, sicuro e non tossico, e la dimensione è anche molto adatta per il bambino di 1-3 anni. lui Sarà molto sorpreso e felice di avere un cavallo a dondolo così carino come regalo di compleanno.
Labebe Cavallo Dondolo Legno, Sedia Dondolo Bambini con protezione di Sicurezza Rimovibile per Bambini 6-36 Mesi, Giochi Cavalcabili Bambini/Dondolo Neonati Elettrico/Sedia Dondolo Neonato Rosa
  • ✔ OFFERTA DI PRODOTTI GRATUITI! - La 'recinto' sono rimovibili, se trovate questa 'recinto' non corrisponde al manico bene, ci siamo impegnati a inviare uno nuovo libero. Se avete domande, non esitate a contattarci in qualunque momento. E durante l'assemblea, non dovete avvitare pesantemente per evitare danni di alcune parti.
  • ✔ EXTRA LARGE SEDIA - Dimensioni seduta di 25cm * 16cm, abbastanza grande per i bambini di circa 5 anni di corsa. Per preoccupazioni per la sicurezza, non consigliamo due ragazzi a cavallo sullo stesso cavallo a dondolo poiché quello dopo non ha tracce da tenere.
  • ✔ LEGNO SOLIDO, STABILE & FACILE A CAVALCARE- Il legno di cotone e la tavola di densità vengono utilizzati per formare una struttura che è STURDY ma non troppo pesante da roccia per i bambini piccoli. Il legno come materiale naturale è uno dei materiali di prova sicuri per la produzione di giocattoli, la scelta migliore!
  • ✔ MANICA & PEDALE - Il cavallo a dondolo normale ha solo la manica a portata di mano, quella di Labebe li ha fatti anche pedale. Quando i piedi dei piccoli non potevano arrivare a terra, il pedale aiuterà a spingere e tirare. Può anche essere rimosso quando i bambini crescono abbastanza grande. Tutti questi hanno reso il cavallo dondolo giardino uno adatto dondolo baby o dondolo cavalcabile, un deve-avere giochi cavalcabili elettrici.
  • ✔ PROTEZIONE DA SCHIENALE - Un schienale posteriore è montato vicino alla coda di cavallo per tenere il bambino in posizione quando si rovesciano all'indietro. Dall'immagine del modello si può dire che rimane senza temere di cadere, perché la cremagliera posteriore tiene il suo culo sveglio proprio lì!

Articoli simili

- Annunci -

Commenti

  1. Salve, articolo davvero molto interessante. Al posto della masonite è possibile usare anche altro materiale? Inoltre è possibile avere le misure e le immagini per realizzare la versione con la testa di papera?

    • Buongiorno Marcello,

      Grazie per i complimenti, ci fanno piacere.

      La masonite è utilizzata esclusivamente per le guide di taglio da riportare sul listellare d’abete, alfine di ottimizzare il legno. Può utilizzare ovviamente altri materiali per realizzare le guide, l’importante è che i pezzi risultino poi uguali a taglio effettuato.

      A completezza dell’articolo abbiamo inserito i disegni e le misure anche per altre varianti del dondolo a legno fai da te: ANATRA – FOCA e PESCE. Ci auguriamo siano di suo gradimento. Cordiali saluti.

  2. Salve, vi sono davvero grato di aver postato anche le foto delle altre varianti di dondolo, però sarebbe necessario inserire almeno le misure e gli ingombri della testa dell’anatra e della foca così come avete fatto per l’orso (la base penso sia comune a tutti i modelli). grazie

  3. Salve mi sono piaciute un sacco tutte le varianti , sono stupende. Mi piacerebbe se è possibile avere le misure dell’anatra . grazie mille saluti..

  4. Molto bello ed interessante.
    Peccato che gli schemi e le dime non sono scaricabili in formato pdf o dwg.
    Grazie comunque.

  5. Bell’articolo e bell’idea. Posso chiedere che strettoio è quello utilizzato nella foto 4 della sezione “Taglio ed unione dei pezzi”, in alto a destra (quello color acciaio e con testina nera)? La testina di serraggio sopra sembra inclinabile o sbaglio? Sono curioso: sono un hobbista e non ho mai visto una morsa del genere.

    Grazie
